双通道混音播放模？橥辈シ

按键模式

能够同时播放2首WAV音乐，实现混音

供电：：DC5V—DC12V
尺寸：：46mm*40mm
语音文件名堂：：WAV （高回放率32K）
存储介质：：SD卡（大容量可支持32M--4G）
文件系统：：FAT16/FAT32
通讯方式：：RS232 9600bit/s 1位起始位+8位数据位+1位竣事位无校验（TTL电平）
支持两曲同播放功效
双声道立体声输出

外围电路精练，本钱更低，主要适用于游戏机、、、公交车语音报站器、、、导游机等需要‘长时间、、、高音质、、、语音内容需要改动、、、低本钱’的语音应用。

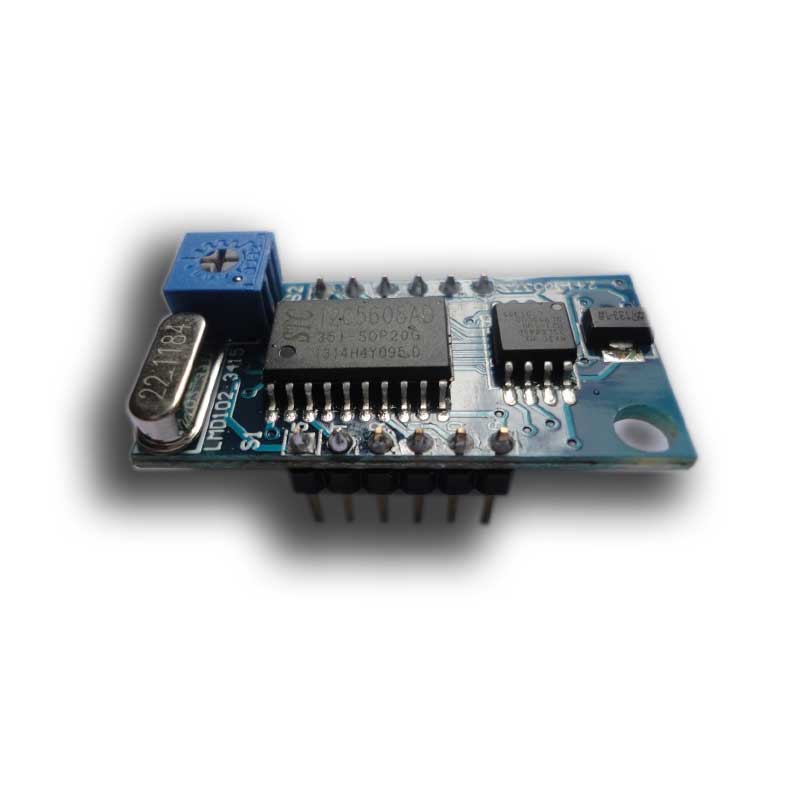

YX02模？橥计

一、、、引脚形貌

引脚名称	I/O	备注
sd	O	SD卡状态
ms	O	音乐播放指示，播放时高电平，闲时低电平
adv	O	广告/音效播放指示，播放时高电平，闲时低电平
Rxd	I	串口通讯吸收脚（TTL）
Txd	O	串口通讯发送脚（TTL）
In1	I/O	备用
In2	I/O	备用
Scl	I/O	备用
Sda	I/O	备用
Left	O	左声道音频输出
Right	O	右声道音频输出
GND		接地
VCC	I	接电源输入 DC5V至DC12V
K1	I/O	备用
K2	I/O	备用
K3	I/O	备用
K4	I/O	备用
K5	I/O	备用
K6	I/O	备用
K7	I/O	备用
K8	I/O	备用
K9	I/O	备用
K10	I/O	备用
K11	I/O	备用

二、、、通讯名堂：：

指令名称	字节A	字节B	字节C	字节D	字节E	字节F	字节G
播放歌曲	02H	A0H	无	无	无	无	无
暂停歌曲	02H	A1H	无	无	无	无	无
阻止歌曲	02H	A2H	无	无	无	无	无
下一曲	02H	A3H	无	无	无	无	无
上一曲	02H	A4H	无	无	无	无	无
播放广告	07H	A6H	目录十位	目录个位	文件百位	文件十位	文件个位
暂停广告	02H	A7H	无	无	无	无	无
继续广告	02H	A8H	无	无	无	无	无
阻止广告	02H	A9H	无	无	无	无	无

指令详解
1．播放歌曲（02H/A0H）
说明：：在暂停；；蜃柚棺刺⒋酥噶罱氩シ抛刺。
字节A：：02H
字节B：：A0H
接纳：：
吸收准确则返回：：‘ok’
2．暂停歌曲（02H/A1H）
说明：：在播放状态发此指令将进入暂停状态。
字节A：：02H
字节B：：A1H
接纳：：
吸收准确则返回：：‘ok’
3．阻止歌曲（02H/A2H）
说明：：在播放状态发此指令将进入阻止状态。
字节A：：02H
字节B：：A2H
接纳：：
吸收准确则返回：：‘ok’
4．下一曲（02H/A3H）
说明：：在播放、、、暂停：妥柚棺刺⒋酥噶钕蚯疤疽磺。
字节A：：02H
字节B：：A3H
接纳：：
吸收准确则返回：：‘ok’
5．上一曲（02H/A4H）
说明：：在播放、、、暂停：妥柚棺刺⒋酥噶钕蚝筇疽磺。
字节A：：02H
字节B：：A4H
接纳：：
吸收准确则返回：：‘ok’
6．播放广告（07H/A6H/）
说明：：播放广告。
字节A：：07H
字节B：：A6H
字节C：：目录十位的ASCII值
字节D：：目录个位的ASCII值
字节E：：文件百位的ASCII值
字节F：：文件十位的ASCII值
字节G：：文件个位的ASCII值
吸收准确则返回：：‘ok’
例如要播放‘adv01’文件夹里的‘003.wav’，则指令如下：：
07H A6H 30H 31H 30H 30H 33H

7．暂停广告（02H/A7H）
说明：：在广告播放历程中暂停广告播放。
字节A：：02H
字节B：：A7H
吸收准确则返回：：‘ok’
8．继续广告（02H/A8H）
说明：：在广告暂停的情形下，继续播放广告。
字节A：：02H
字节B：：A8H
吸收准确则返回：：‘ok’
9．阻止广告
说明：：在广告播放的历程中阻止广告。
字节A：：02H
字节B：：A9H
吸收准确则返回：：‘ok’
